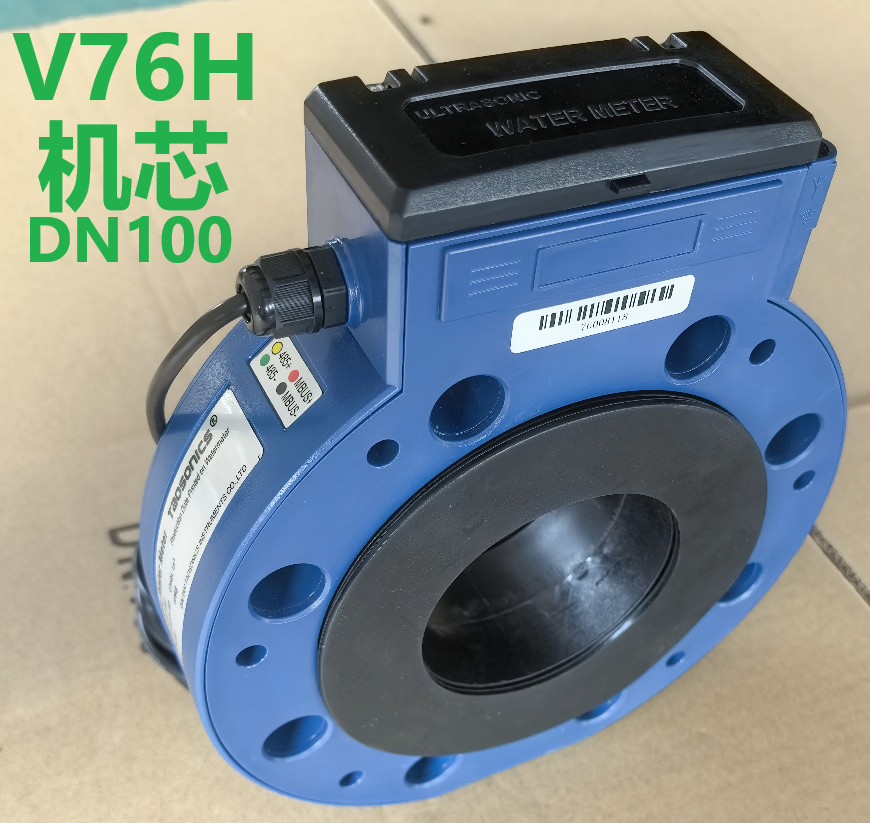

76版机芯（485接口总使能版本），已组装，已初步标定   接线图： 黑色线 =外接电源地  红色线=外接电源 黄色 485+ 绿色 485-

USART输出选项 即为 TTL电平接口，输出将改换为 8芯电缆输出。TTL（USART）接口线 ： 灰色=地   白色=TXD  蓝色=RXD

新式2.1代新卡片，管体材质：尼龙玻纤。

外扩展电池出线(棕色线，黑色线），即把电池并联引出线，可直接在外面接3.6V电池。注意棕色线只能接3.6V锂电池

由于RS485接口频繁通讯会过早耗尽内部电池，所以没电时厂家不保修，客户可自行使用外电或者外面并联新电池



T3-1-2-K1-100
