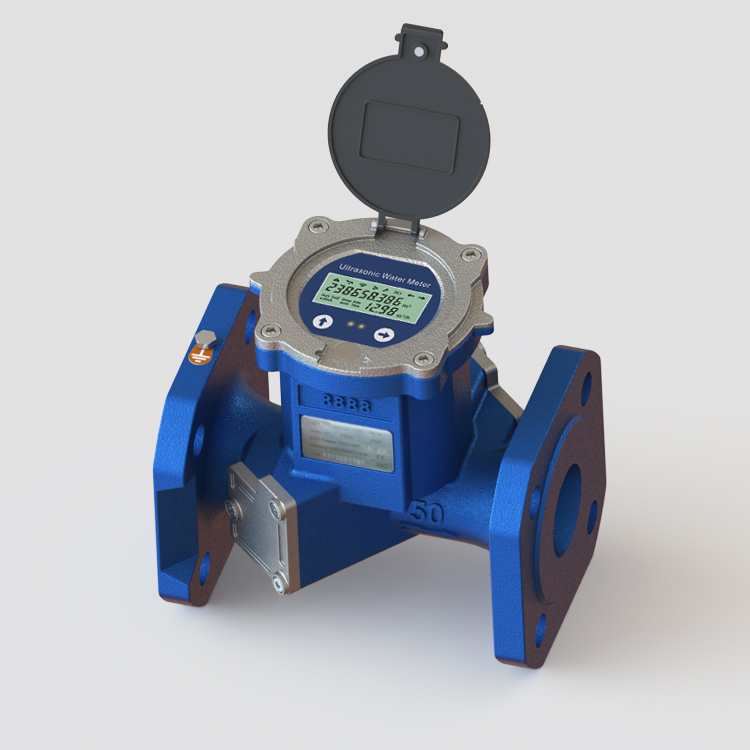

量程比：R100

压力等级：PN16

标准：国标

连接方式：法兰连接

材质：球磨铸铁









管体长度：200mm

法兰外径D：185，螺栓孔中心圆直径D1：145，螺栓孔直径* 数量 φ*n：18*4，螺栓规格*长度：M16*80，密封面直径D2：122，密封面高度f：3，法兰厚度C：20

注：①法兰公差按照国家标准<GB/T 9124-2010>
        ②螺栓长度：此为建议值，实际根据现场调整。

T3-1-2
